1.系統簡介

（1）概括

SAN-GYXT-00增壓壓微霧抑塵系統（以下簡稱“系統”），系統采用自動化程序控制，通過檢測設備的運行信號或其他觸發信號，自動將系統投入運行，同時系統可接受遠程程控系統的命令，遠程啟閉系統，并可將現場重要信號傳送到程控系統。

（2）工作原理

增壓微霧抑塵裝置是利用高壓柱塞泵將水壓提高到3-10Mpa（可調整）,然后將加壓后的水經耐高壓輸送管線由專業噴嘴將其霧化，產生5—15μm的微霧顆粒，從而能夠迅速從空氣中吸收熱量完成汽化，并擴散使粉塵與微霧融為一體，最終聚結而墜落，從而起到降塵等作用。

（3）適用范圍

可適用于抑制煤炭、礦山、火電、鋼鐵、港口、化工、水泥及其它工業企業裝卸煤炭、礦石、灰渣等物料時產生的粉塵或灰塵，特別是對無組織排放場所及呼吸性粉塵污染的治理、抑制。

（4）正常適用條件

1）環境溫濕度：主機溫度5℃-55℃（建議在40°左右）；

2）空氣相對濕度最大不超過85%（在相對空氣20±5℃時）；

3）海拔高度不超過2000米；

4）無顯著搖動和沖擊振動的場合，安裝傾斜度不大于5%；

5）水源要求：水中懸浮物≤50mg/L，pH=6.5-8.5，氯離子≤250mg/L,總硬度≤450mg/L，一般建議使用自來水、凈化水或同類水質。

6）供水壓力：≥0.25MPa；

7）電源：380V/50HZ；

2.系統特點及組成

（1）系統特點

1）霧細：增壓微霧噴嘴每秒能產生數億個霧滴，霧滴的直徑為5-15μm,降塵效果極佳，尤其是可吸入顆粒粉塵。

2）節能：霧化1公斤水僅消耗6W功率，可配置選用變頻器，減少主機的耗電量，維護電機的穩定性。

3）可靠：增壓微霧抑塵裝置采用進口工業型柱塞泵，能夠24小時連續運轉，專業噴嘴及連接部件都采用相適應的耐高壓、耐腐蝕部件，在高粉塵環境中不會損壞。

4）安全：系統具有自動泄壓，當設備停止工作時，系統自動將高壓管道中的壓力釋放，防止噴頭滴水；系統具有缺水斷電系統，防止缺水時水泵空轉現象，提高泵的使用壽命。

（2）系統組成

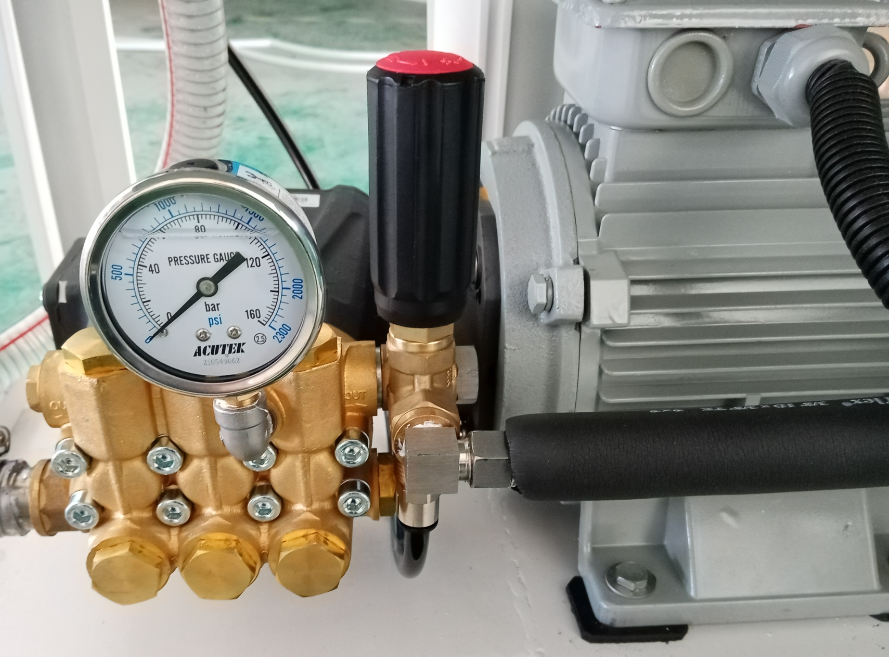

1）泵站單元：高壓陶瓷柱塞泵（AR、BoTorini）能產生3～10MPa的高壓水，可適應240kg/h-1380kg/h流量間的穩壓調整，并有多種保護功能；性能穩定、可靠耐用、連續性工作強。

2）電機：ABB、西門子品牌或優質國產品牌電機性能穩定、可靠耐用、能連續工作噪音低等特點。

3）噴嘴：核心部分采用耐磨材料制造，外殼采用銅質或不銹鋼材質制造，進水口處配有過濾網。具有噴霧細，不磨損，壓力損失小，防堵塞、不滴水等特點。

4）控制單元：由本公司自主研發PLC可編程全自動控制系統，濕度控制、循環控制、手動控制、運行設置、時間設置、故障顯示、自動過濾。

5）高壓分路閥單元：高壓分路閥可根據要求自動實現高壓水向多路超微噴嘴單元供水或泄水。

6）超強過濾系統：5μm、10μm二級過濾器，全自動前置過濾全自動清洗避免噴嘴堵塞。

7）高壓管線：全線路采用高壓無縫不銹鋼管，可以有效防止銹蝕問題。

8）防凍措施：針對零度以下區域，可選擇采取保溫/伴熱措施，停用設備后需將管路水排出。

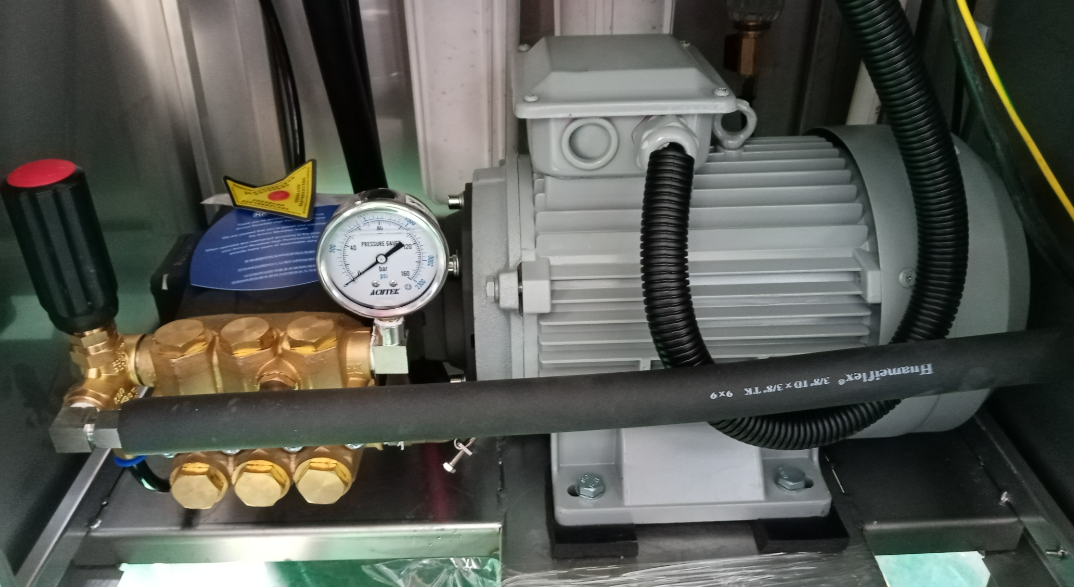

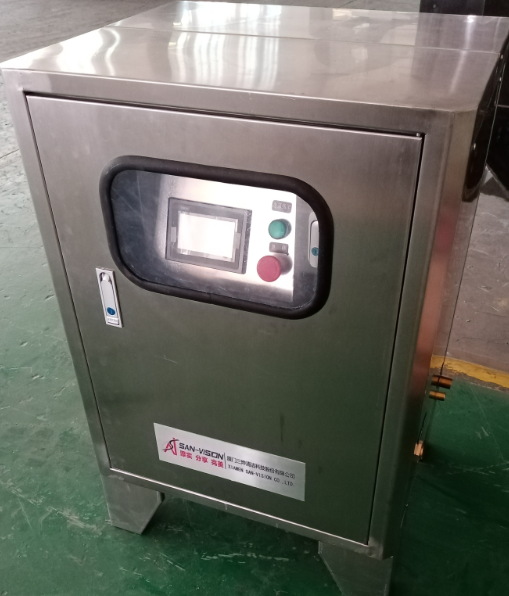

（3）系統主要設備

3.應用案例

本系統建議將主設備放置在專用抑塵室內，通過耐高壓管道連接至噴霧終端，噴霧總成安裝在產塵源頭。主要抑塵位置含輸煤皮帶頭部護罩處、尾部導料槽處、犁煤器卸煤處、卸車口處、卸料槽處等工況。

以下為系統應用實際案例：

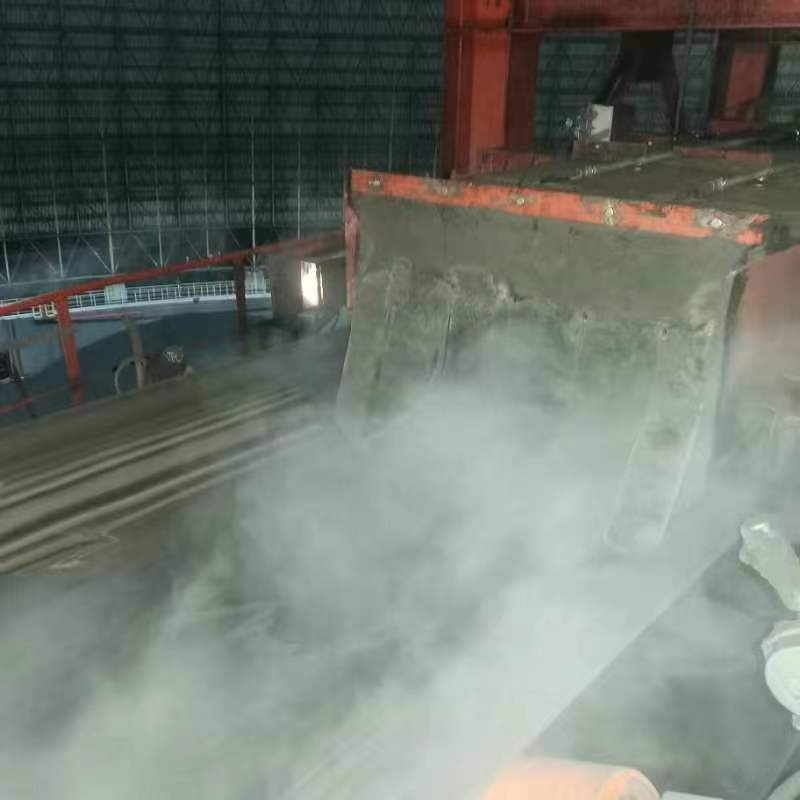

圖1:導料槽微霧應用實績圖

圖2：圓堆微霧應用實績圖

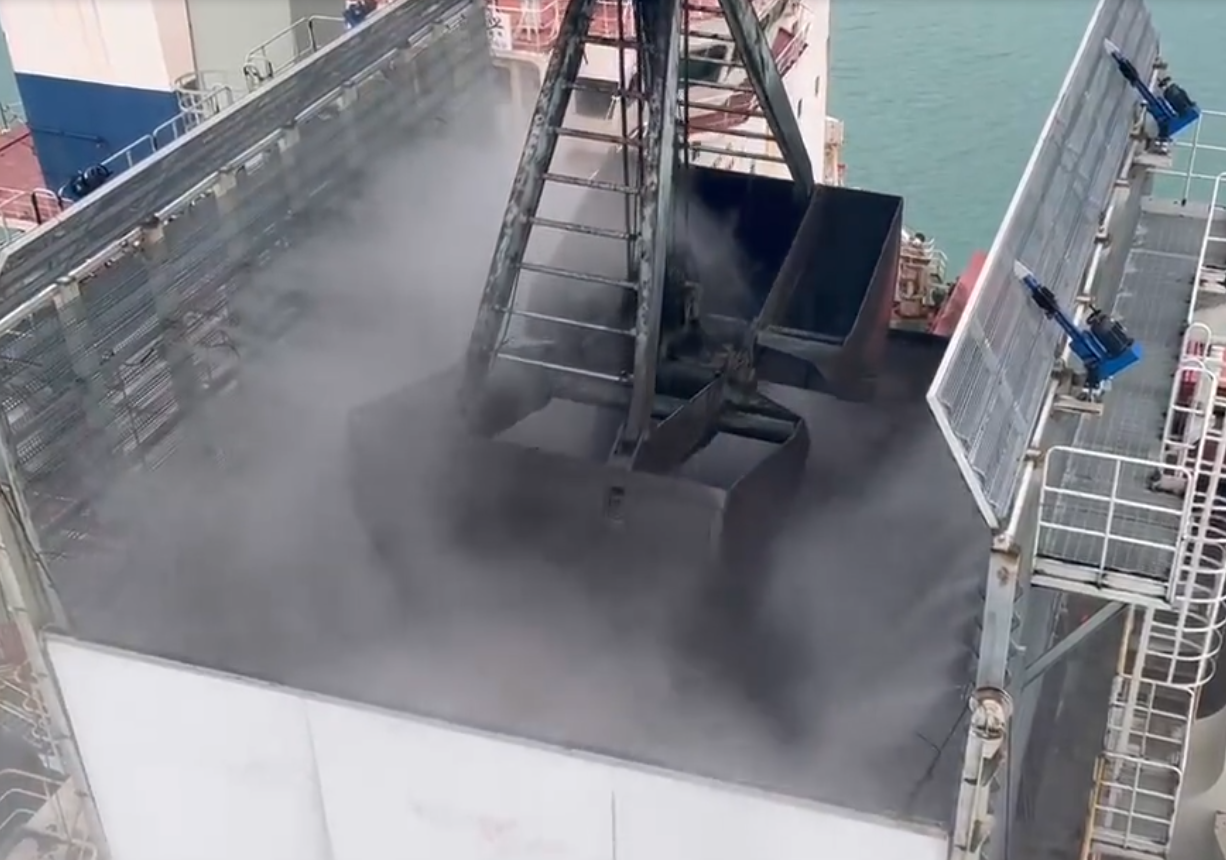

圖3：卸船機微霧應用實績圖

4.系統性能及技術參數

（1）供電電源要求：三相四線制交流380V/50Hz.

（2）供水水源要求：使用水質一般建議使用自來水、凈化水或同類水質, 壓力≥0.25MPa；懸浮物≤50mg/L，PH 值 6.5～8.5,硬度≤450mg/L，氯化物≤250mg/L。

（3）干霧耗水量：依實際使用設定參數值（W）L/min（可調）。

（4）微霧霧滴直徑：3—50μm。
