1.項目背景

輸煤系統皮帶機巡檢制度經過了長時間不斷實踐和完善，各項技術手段和管理措施已經逐漸成熟，但是由于輸煤系統線路長、工況復雜、人為隨機性等因素，設備檢測紕漏、時效準確性不高、穩定可靠性不足以及安全事故高發的現象仍是常態。自動化水平的不斷提高使得智能巡檢器人在質量和效率上代替人工操作的趨勢更加合理，可以最大限度的提升巡檢工作質效。針對華電某碼頭輸煤系統開發的智能巡檢機器人具備紅外測溫、激光測振、圖像識別、聲音、光線以及氣體檢測等功能，通過高清攝像頭以及各類數據檢測傳感器，對現場環境以及設備等進行24小時巡檢監控。推進輸煤現場設備巡檢智能化，提升巡檢工作質量與效率，是構建現代化多功能智慧電廠的重要環節。

2.技術路線

1）環境智能實時監測：通過安裝固定式攝像頭和移動式巡檢機器人的方式，可以對環境中的可燃氣體、溫度、濕度、粉塵等環境信息進行檢測，并將實時采集的環境信息及時傳輸?shù)娇刂浦行模瑸楣芸厝藛T提供現場環境信息。

2）皮帶機設備狀態監測:通過安裝移動式巡檢機器人、無線測溫測振模塊的方式，可以對滾筒、電機、托輥軸承等重要設備進行溫升、振動及異響實時監測判別。溫度、振動與聲音數據同時顯示在后臺系統中，并做智能分析，實現故障預警，提升設備的管理水平。

3）皮帶跑偏識別與糾偏:通過在皮帶正上方安裝高清攝像機，在皮帶的方式兩側安裝電動糾偏裝置的方式，實時監測皮帶運行狀態，當檢測到皮帶跑偏時，觸發糾偏裝置，對皮帶進行糾偏處理。

4）皮帶撕裂與撕邊檢測：通過在上皮帶的左右下側安裝激光器和高清攝像機的方式，采用光學三角原理和回波分析原理成像，實時檢測皮帶狀態并輸出到控制計算機，當檢測到。

5）皮帶異物與撒料檢測：通過固定式攝像機與高精度圖像識別算法，可以對視頻數據進行智能分析處理，識別視頻內容。并將異常圖片和告警信息及時反饋至控制中心，由工作人員及時進行處理。

5）皮帶異物與撒料檢測：通過固定式攝像機與高精度圖像識別算法，可以對視頻數據進行智能分析處理，識別視頻內容。并將異常圖片和告警信息及時反饋至控制中心，由工作人員及時進行處理。

6）人員安全防護檢測：通過使用遠焦攝像頭實現運輸機皮帶區域圖像獲取，當人員非法進入時，給予強烈警告并在控制系統上進行預警顯示，情節嚴重時自動通知附近轉運站的運行人員到現場進行跟進處理。對進入?yún)^(qū)域內人員安全帽的檢測，如有出現不帶安全帽進入的，給予聲光語音警告并在控制室的系統上進行預警顯示。

3.實施效果

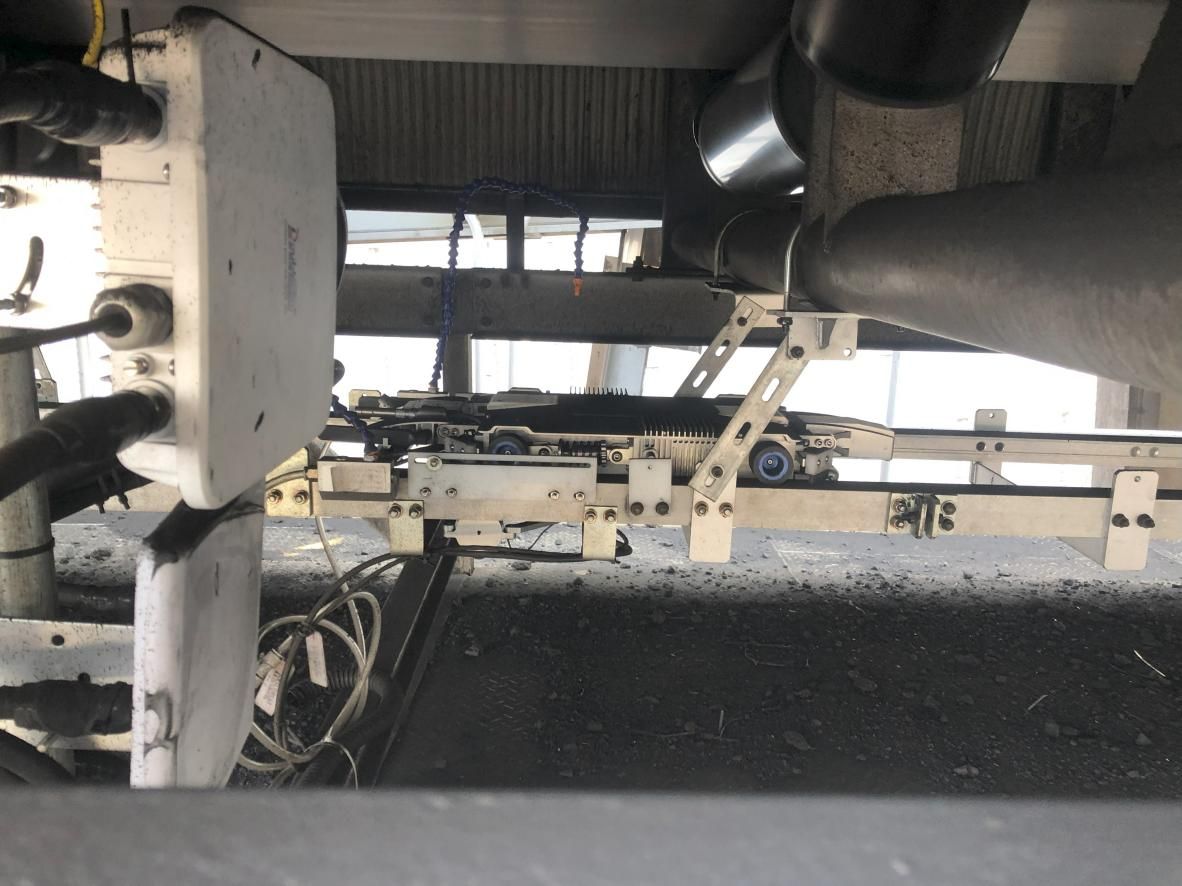

掛軌機器人工作狀態                                                                   臥軌機器人充電狀態

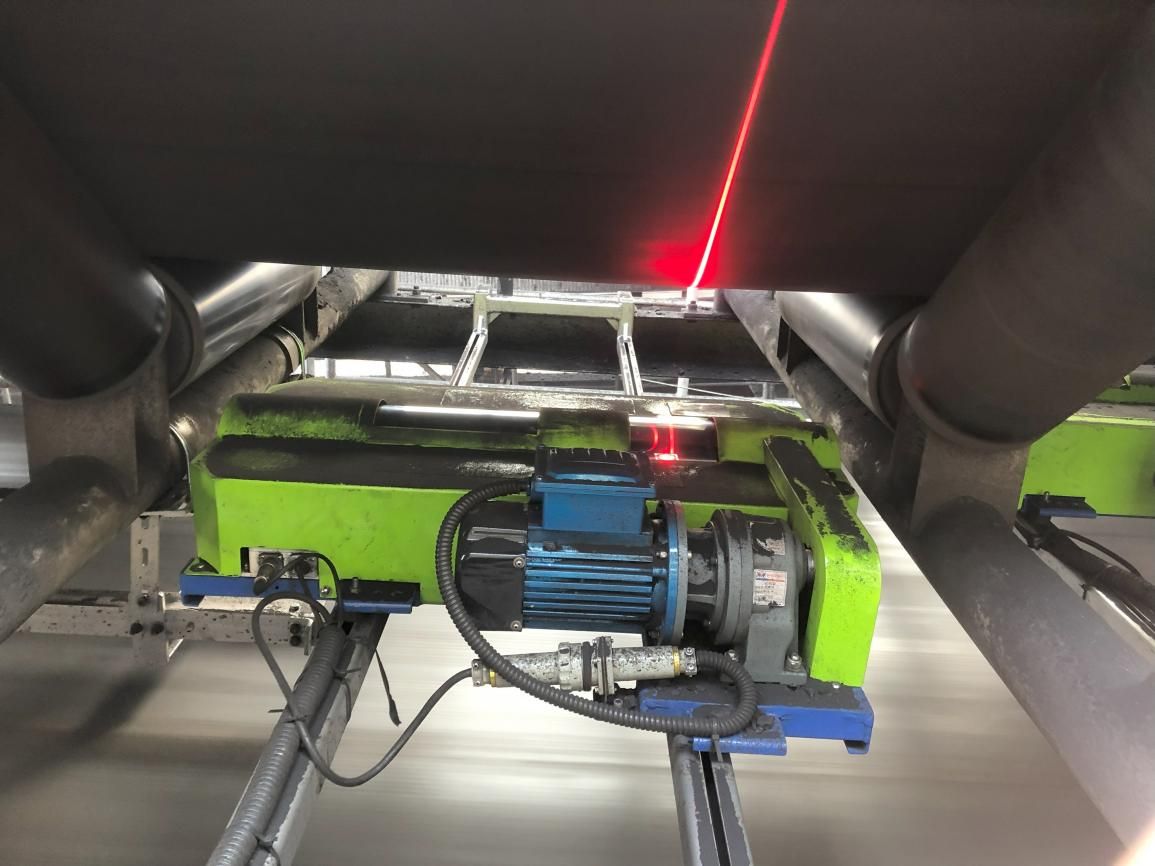

皮帶撕裂檢測儀工作狀態                                                         無線測溫測振模塊安裝效果

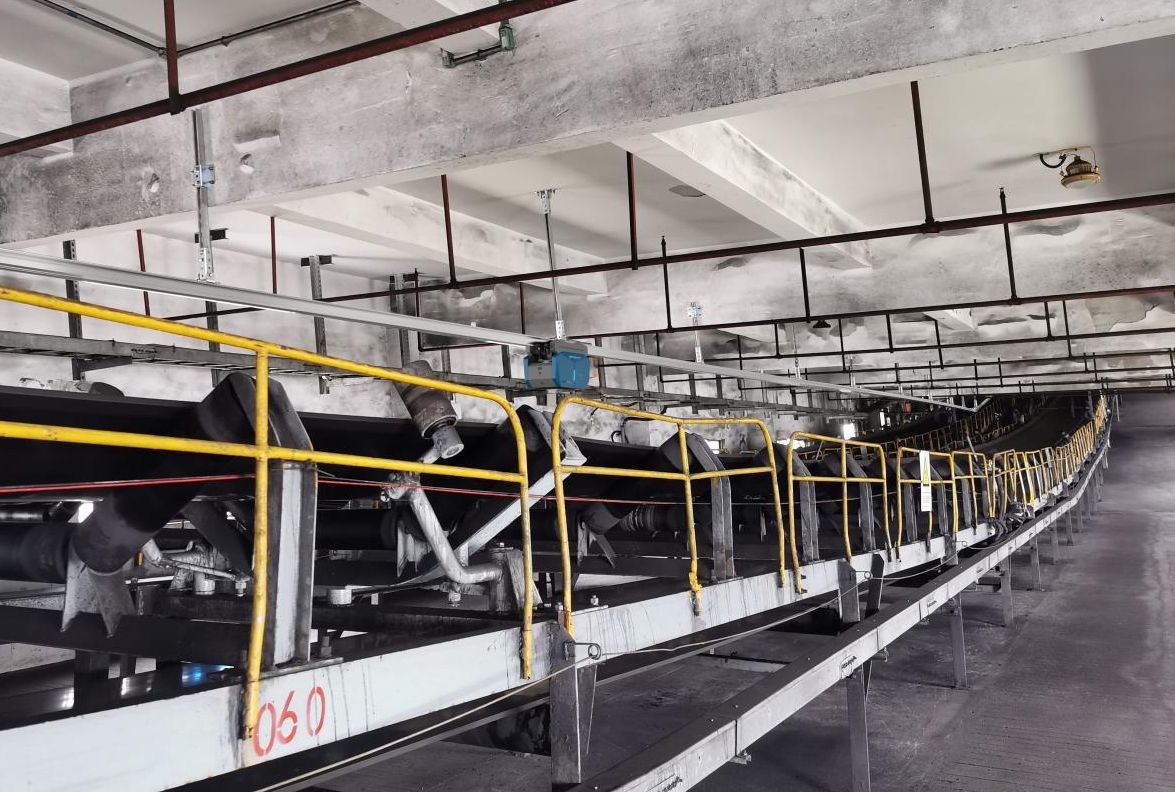

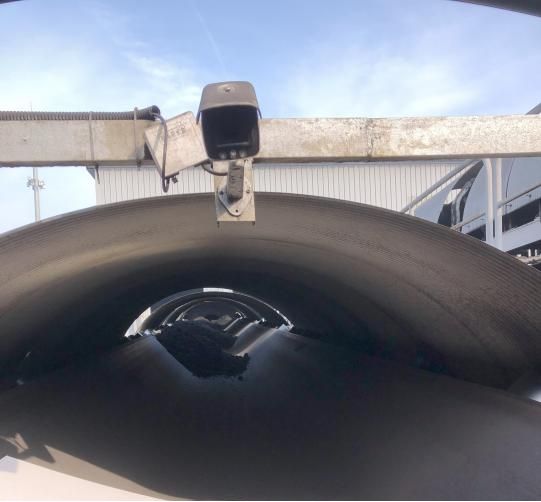

高清攝像頭布置效果

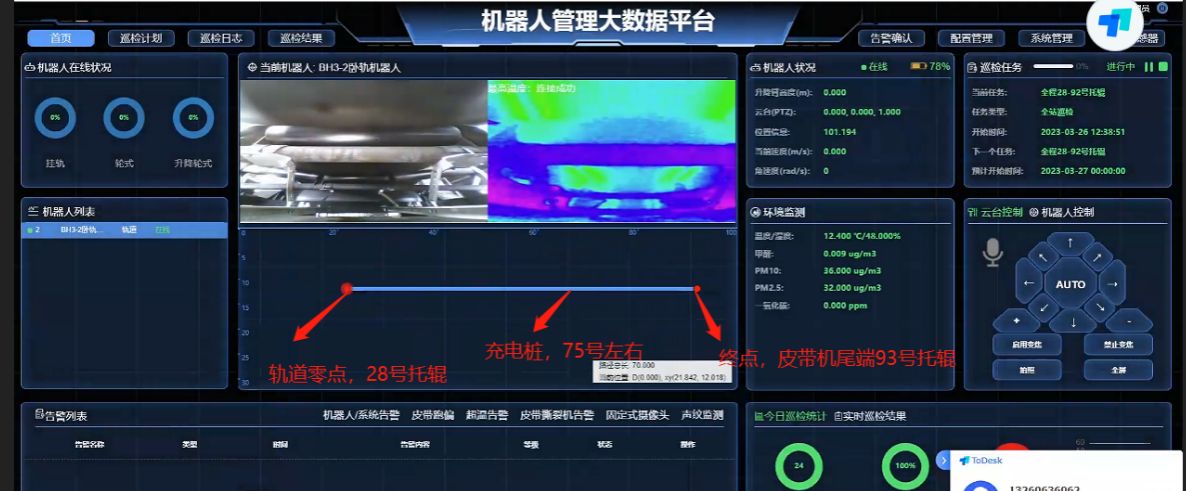

智能控制平臺首頁

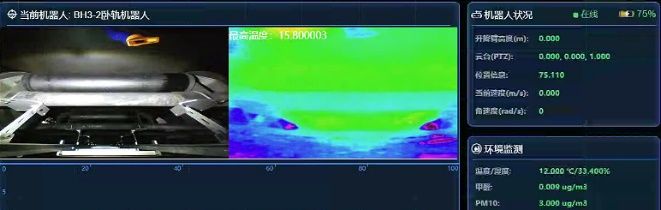

設備溫度監測與報警

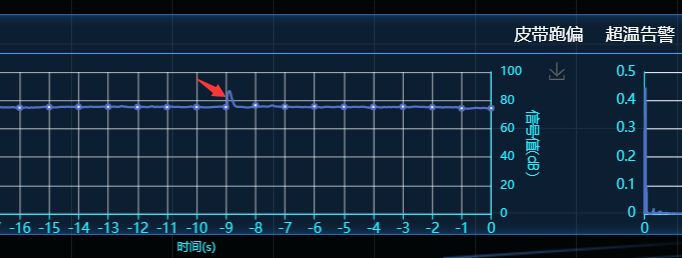

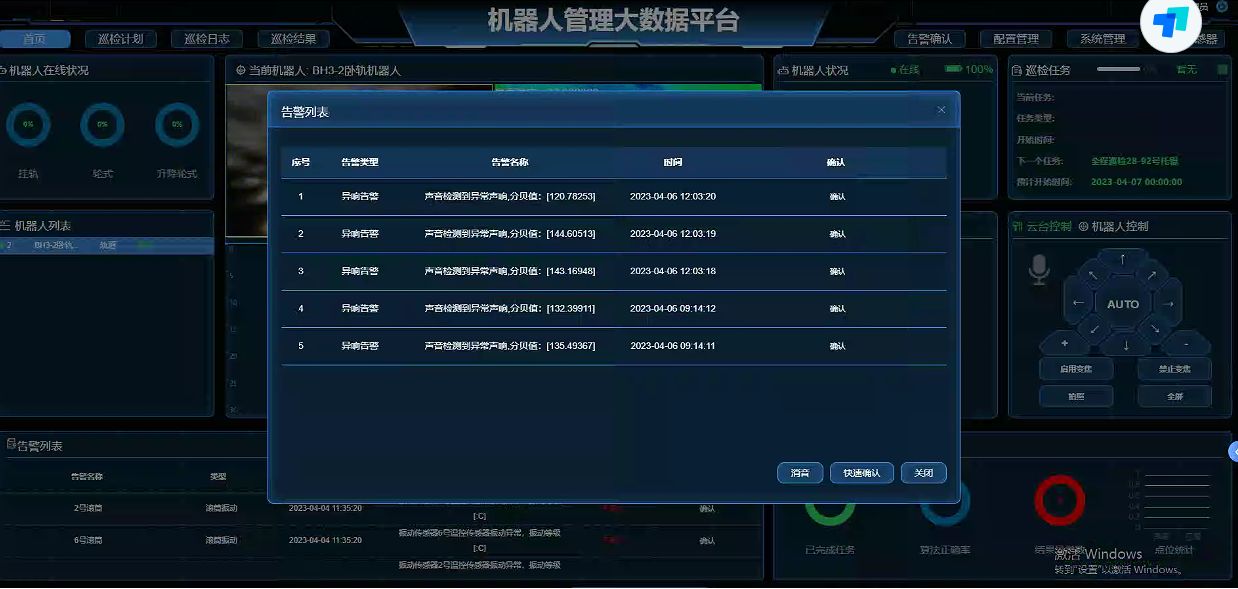

設備異響監測與報警

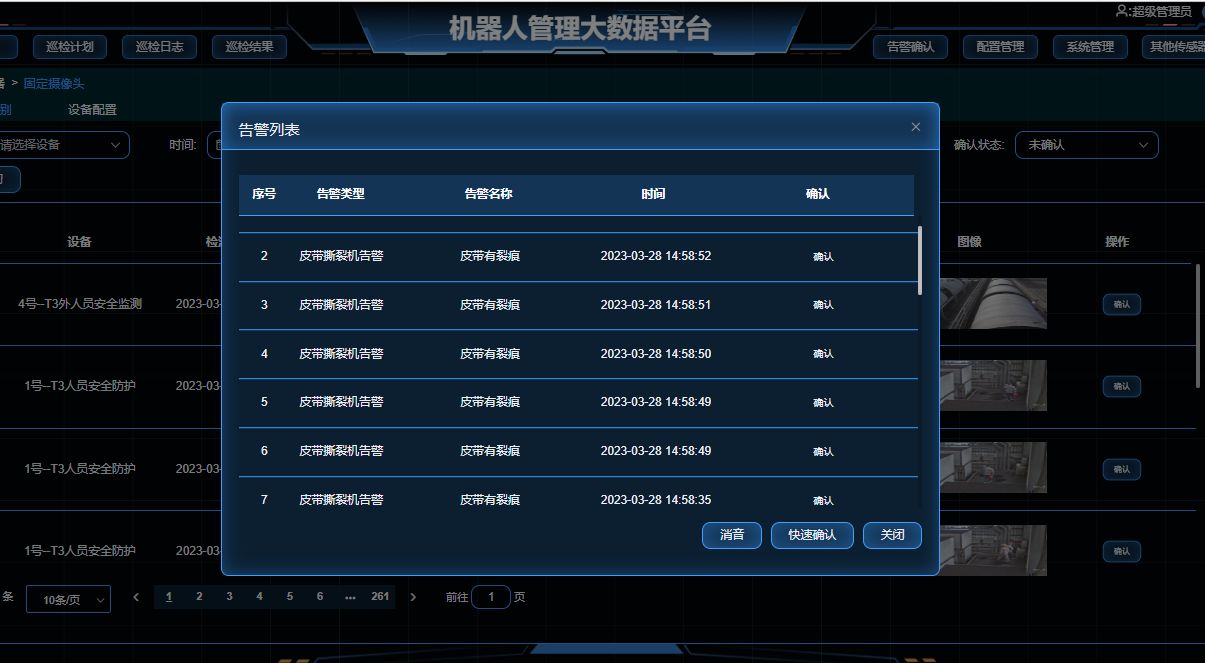

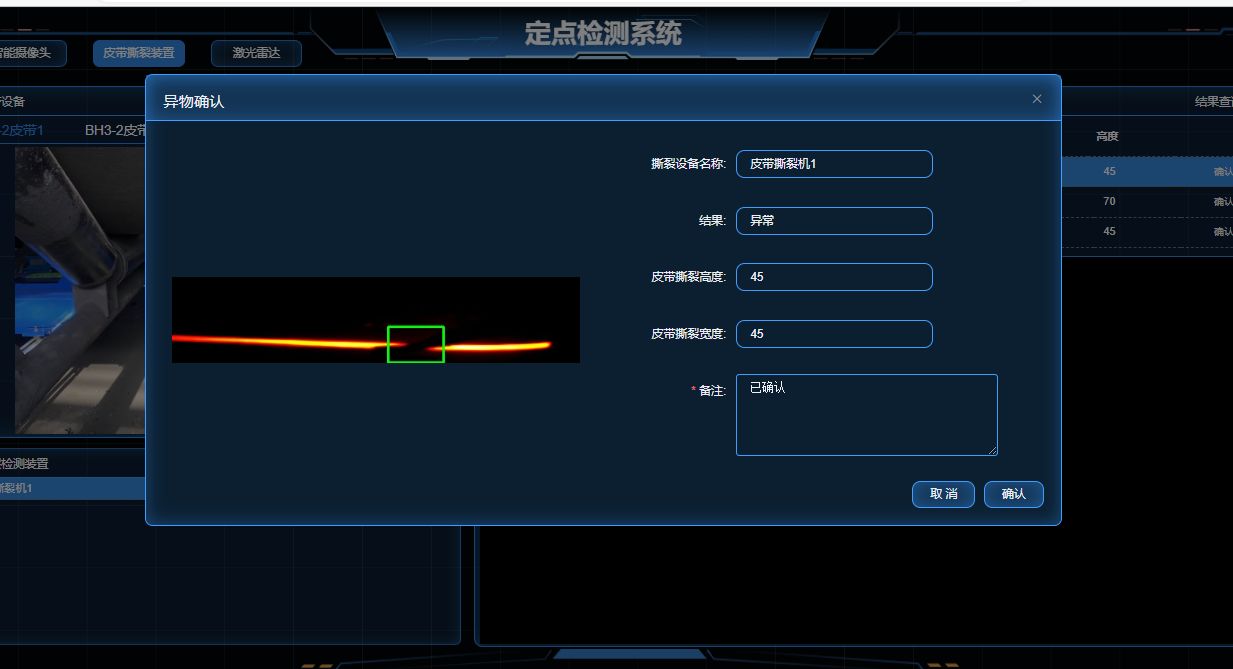

皮帶撕裂檢測與報警

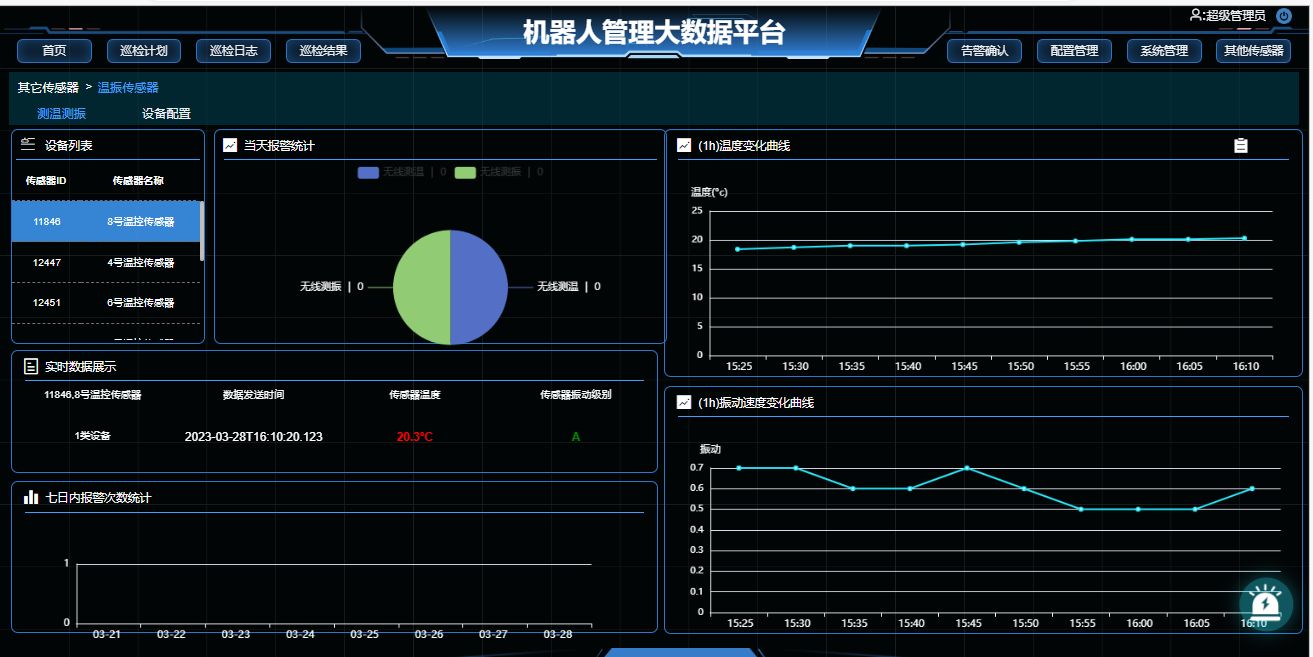

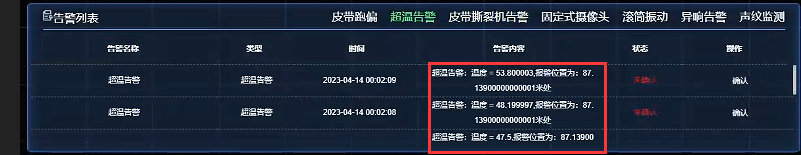

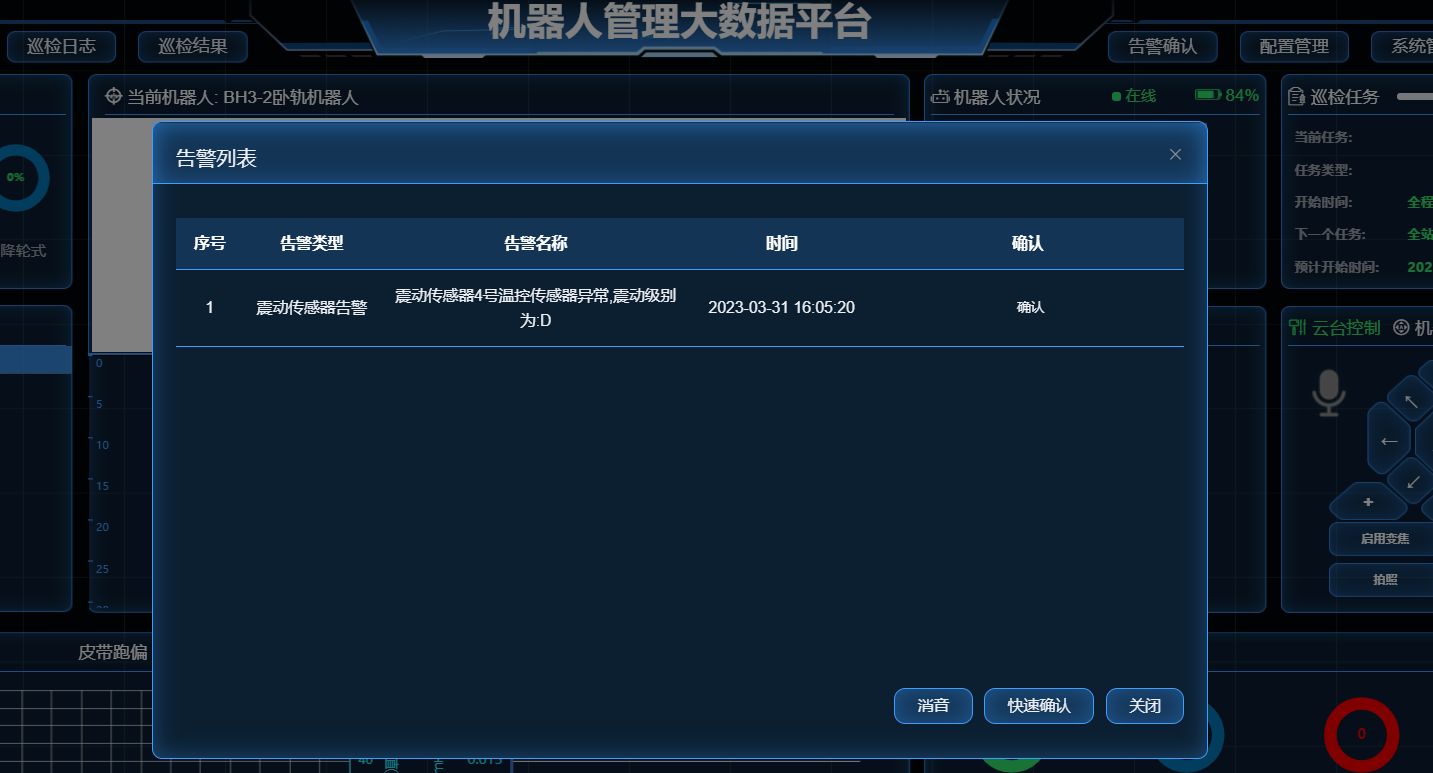

重點部位溫振檢測與報警

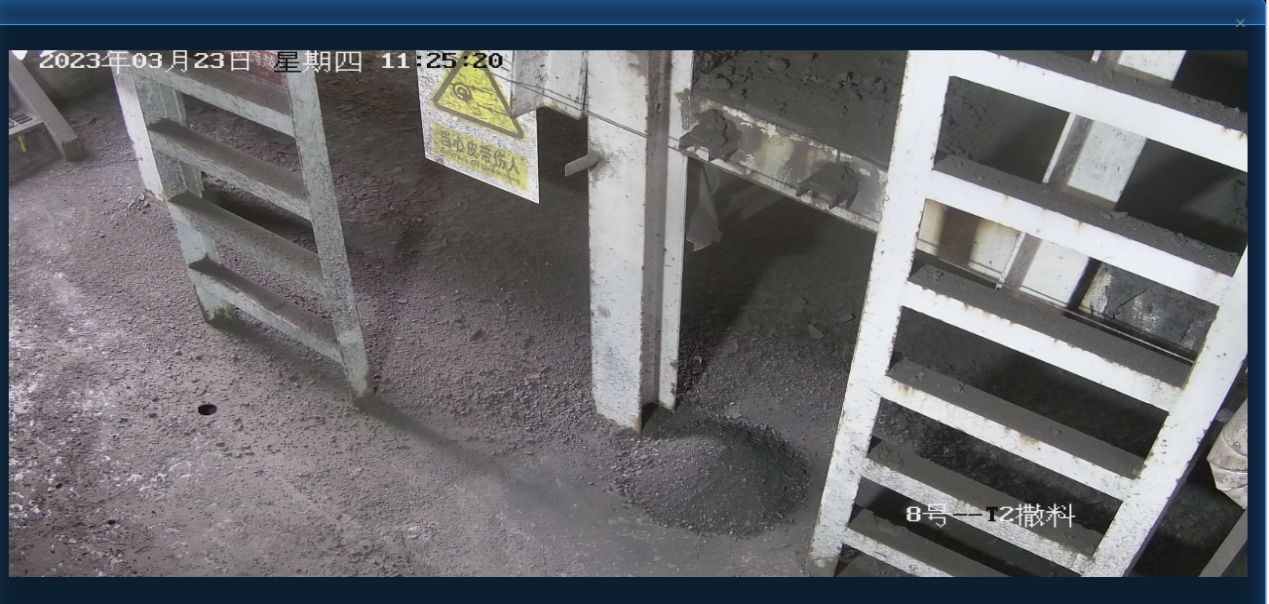

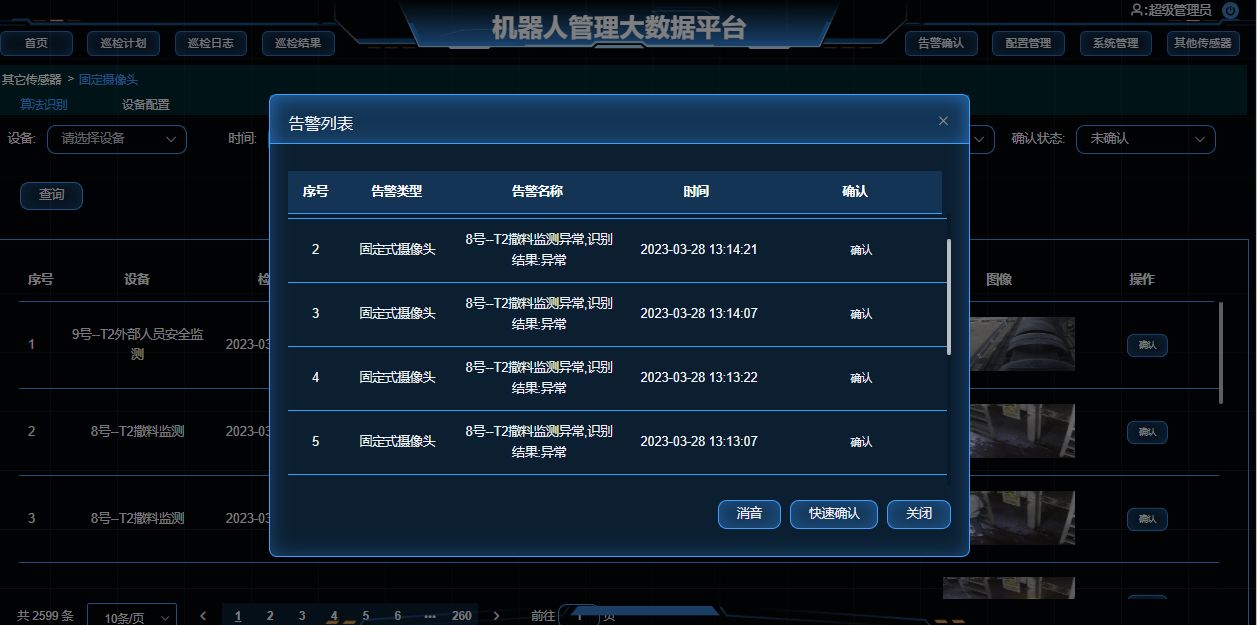

皮帶撒料檢測與報警

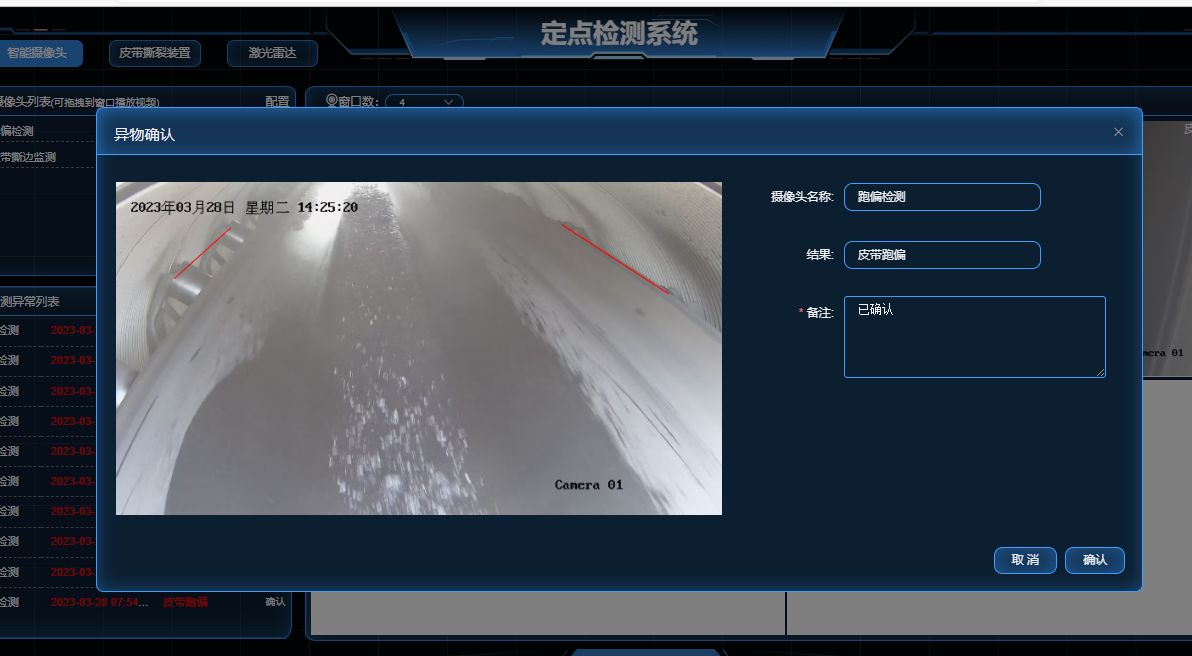

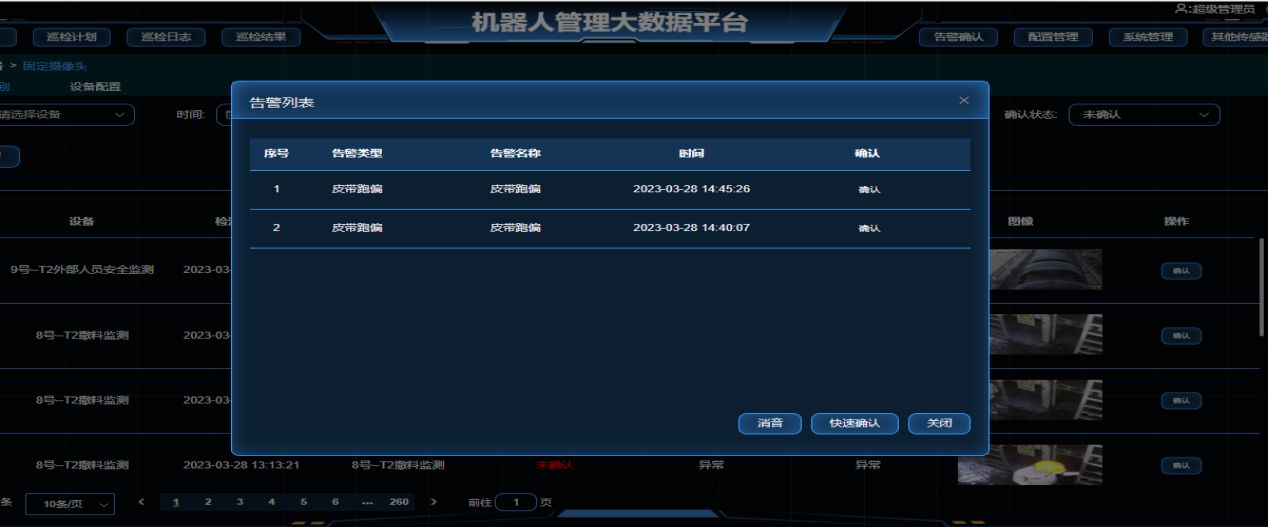

皮帶跑偏檢測與報警

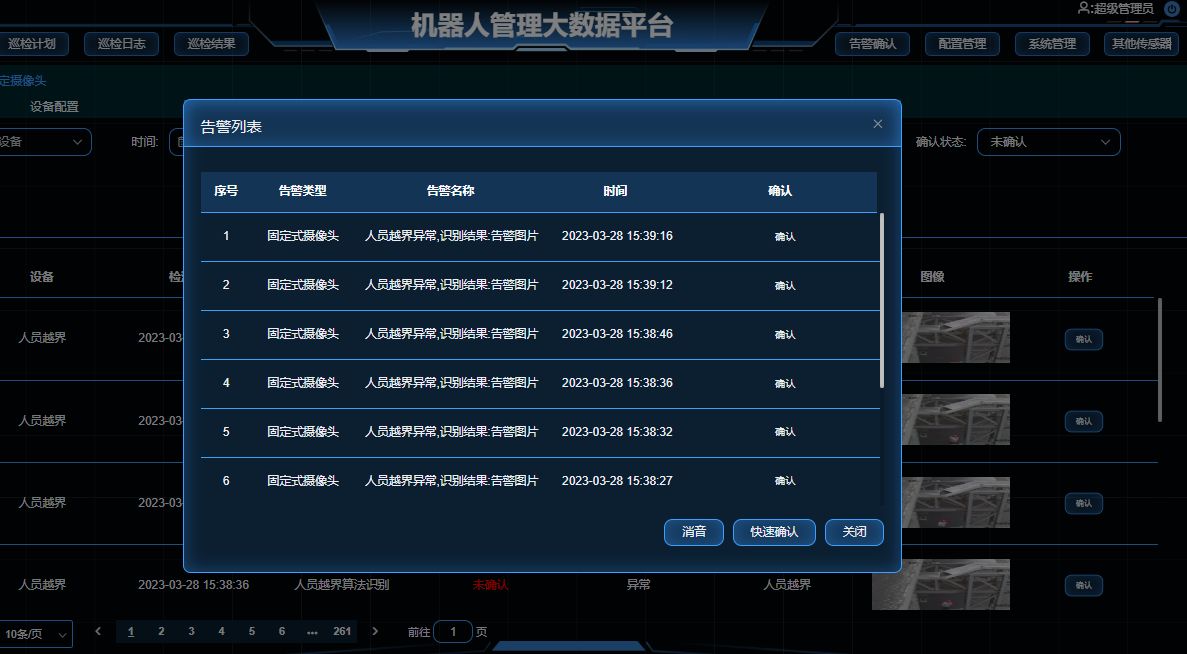

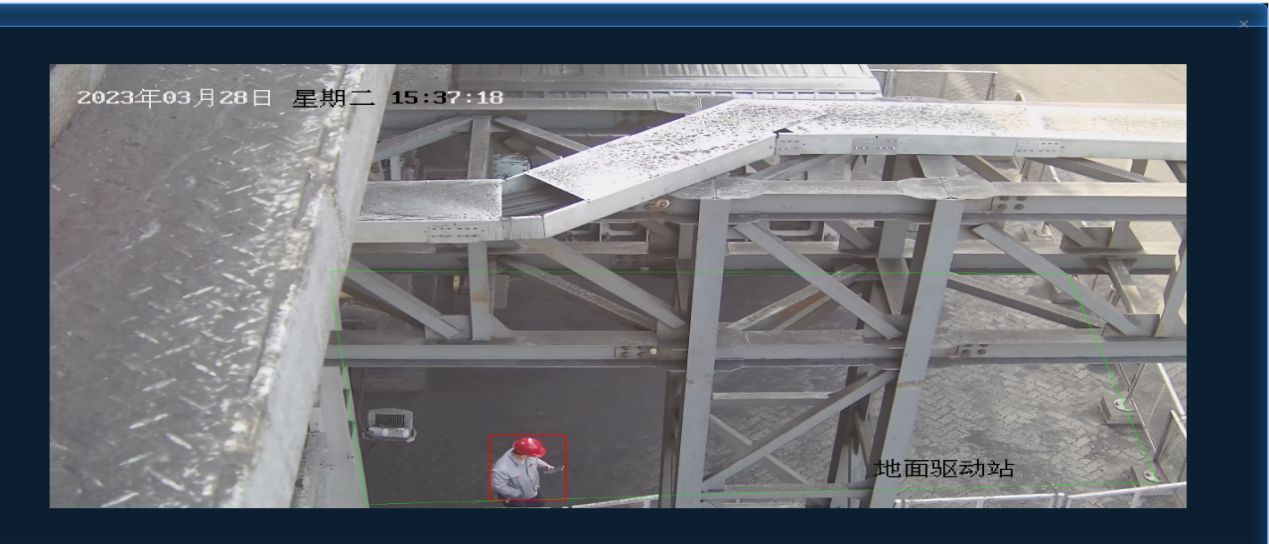

人員越界檢測與報警

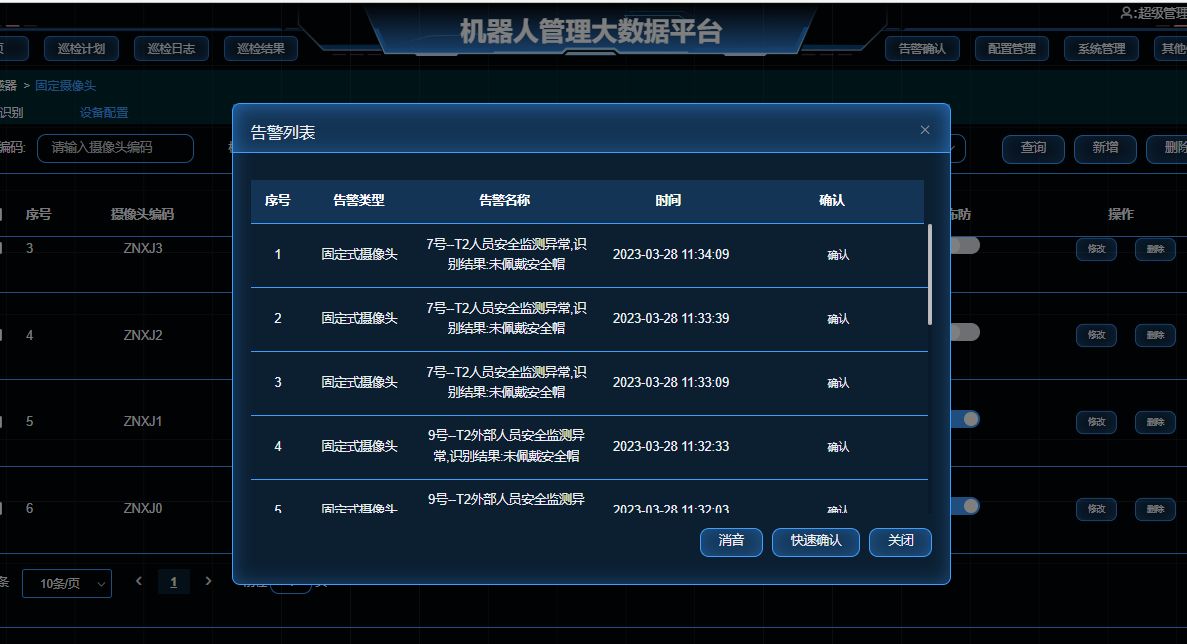

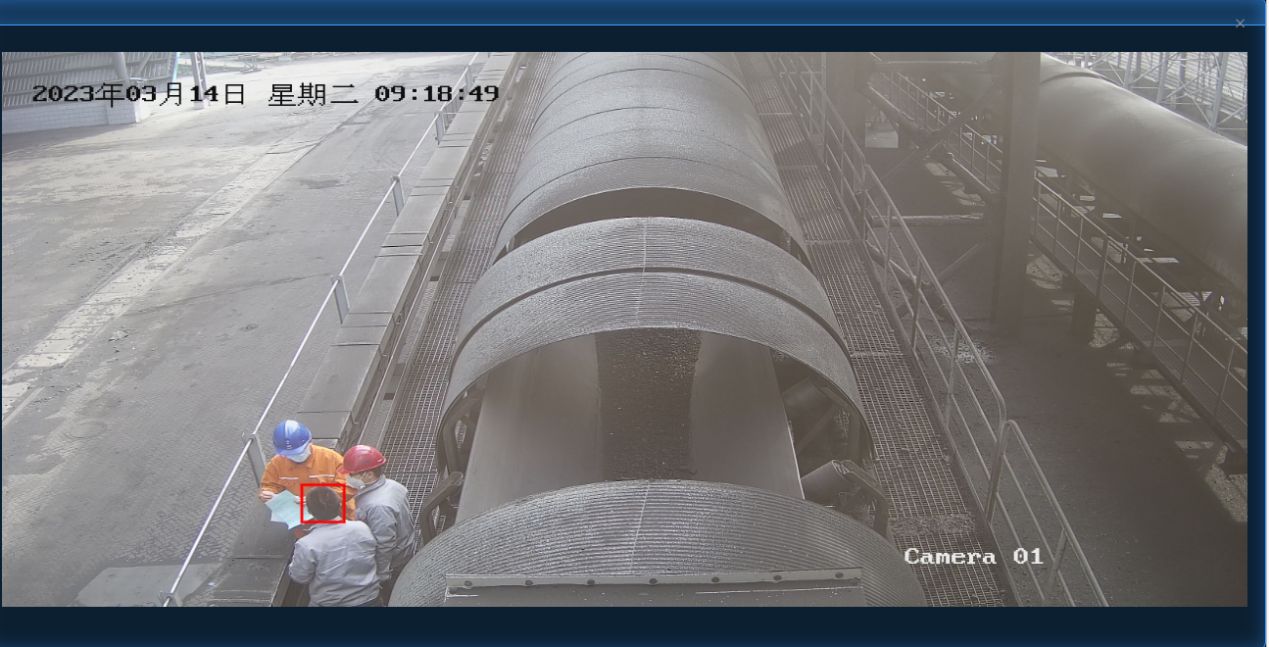

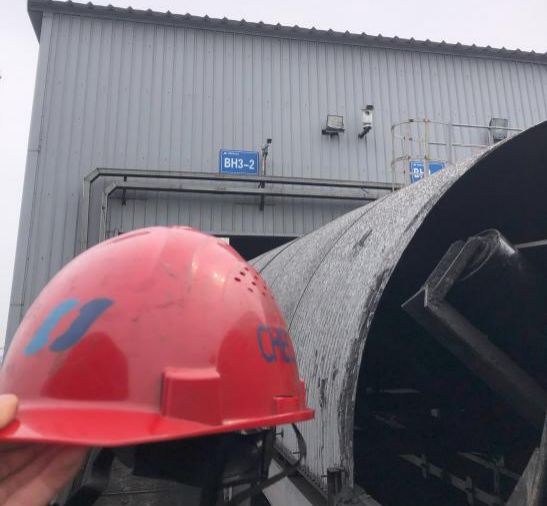

人員安全帽檢測與報警

4、運行視頻

5、總結

針對華電某碼頭長距離帶式輸送機采用人工巡檢存在的強度大、效率低、誤檢漏檢等問題，設計并應用了一種皮帶輸送機無人值守智能巡檢系統，代替人工巡檢，降低人員安全風險，大大提高了巡檢效率，促進了安全、高效、高質量生產。智能巡檢系統的應用，是一個里程碑式的探索與實踐。在實際生產工作中，智能巡檢系統應用于皮帶機設備、環境以及人員安全監測，能夠防患于未然，降低成本損失與生產安全風險，在輸煤系統生產運行中起到了重要作用，為無人值守智慧碼頭樹立一個很好的榜樣，值得行業內廣泛學習和借鑒。
